エアレーションホースのパイオニア

緑化用地中灌水システム シーパーホース

農業用地中灌水システム シーパーホース

シーパーホースは、都市に緑の空間を創る、最適な土壌環境コントロールシステムです。

シーパーホース

“シーパーホース”は、天然ゴム製のチューブを地中に埋設して、植物の根群域に直接、水・空気・肥料を供給する全く新しい土壌環境コントロールシステムです。地上からの散水やスプリンクラーと異なり、シーパーホースは無数のミクロ孔からじわじわとしみだすように極低流量で水を供給するため、精密かつ効率的な水分管理が可能です。 また、空気・肥料などの供給機器や制御機器を組み込み、システム制御することにより、自動化された総合的な土壌環境コントロールが可能です。

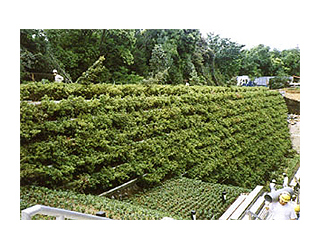

新素材による画期的な地中灌水システムが、街の道路中央分離帯や室内庭園・人工地盤・法地などの緑化を容易にし、環境にやさしいグリーンゾーンに変えます。
緑化用地中灌水システム 緑化用地中灌水システム

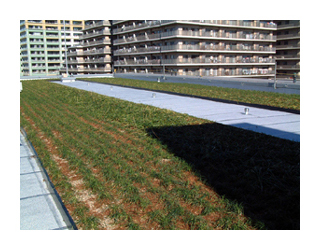

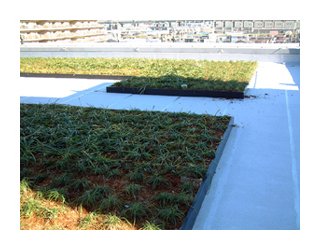

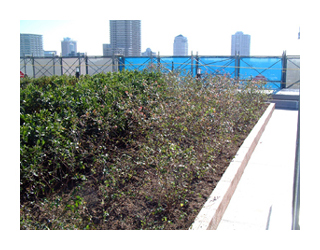

屋上緑化の施工例

屋上緑化 屋上緑化 屋上緑化 屋上緑化

ビル・マンションの屋上緑化・植栽にシーパーホースのみを使用した施工も行っております。地上からの散水やスプリンクラーと異なり、シーパーホースは無数のミクロ孔からじわじわとしみだすように水分管理が可能です。またオプションの自動灌水装置を使うと自動化された総合的な土壌環境コントロールが可能です。

ゴルフ場グリーンの埋設工事例

基礎下地工事 ホース敷設と接続 土・砂などの被覆工程 芝張り工程

自動埋設機によるグリーンへのホース埋設
ゴルフ場や各種競技場・公園などの広範囲のホース埋設工事に自動埋設機が活躍します。 自動埋設機による埋設工事では芝生や表土を剥がすことなくホースの埋設が行え、特にゴルフ場では短時間で埋設工事が完了するため営業のロスをなくすことができます。
シーパーホース シーパーホース
プレー中にも灌水・空気補給・施肥が行え、年間を通じてグリーンをベストコンディションに維持できます。

シーパーホースの特徴

●埋設が簡単にできます。(埋設条件により自動埋設機も利用可能。)
●特殊ゴム製で耐久性に優れています。
●従来不可能だった極低流量(数ml/分/m)での灌水が可能なため、給水設備・配管など小型化がはかれます。
●柔軟性のある迷路状のミクロ孔が無数にあり、極めて目詰まりしにくい構造で孔への根の侵入のおそれもありません。
●灌水・空気・施肥と3種類の供給がシーパーホースでできます。
●傾斜地や複雑な地形の区画、また粘土質や砂地などの様々な地質にも使用可能です。
●根域に直接効率の良い水分補給が行われるため水を約1/2に、また肥料も節約できます。
●地中埋設のため通行の妨げにならず、作業性が一段とアップします。
●土壌の固結(コンパクション)が抑制できます。

灌水方式による土壌水分の変化

地上灌水は灌水直後に土壌の過湿による空気不足が生じ、その後乾燥すると塩類濃度が過剰になるというサイクルを繰り返します。しかし、シーパーホースによる地中灌水では極低流量・長時間の灌水が可能なため、作物にストレスを与えない理想的な土壌環境が維持できます。

シーパーホースの使用方法

用  途 灌水・空気補給・施肥。
灌水方法 低流量(最適滴下量 10ml/分/m以下)で、長時間(4時間以上)をかけて灌水します。
灌 水 量 地中灌水ですので、通常灌水量の約半分の水量を目安とします。
延長距離 シーパーホースの1本あたりの最大延長距離は60mです。これを超えない範囲でご使用ください。(延長限度を超えて使用しますと、充分に給水されないことがあります。)
埋設の深さ 通常、根群域の直下に埋設します。耕転深さ以下に埋設しますと、一作ごとに引き抜く必要がありません。 根群域の浅いものから深いものまで栽培される作物の種類や、土壌などの諸条件で最適な埋設の深さが異なります。下記の“土壌の違いによる水の広がり方”などを参考に決定してください。
芝・草花 2~30cm  低木類 2~50cm  植木(中高木) 2~60cm
土壌の違いによる水の広がり方 土壌の違いによる水の広がり方
埋設間隔・使用本数 ホースの間隔・使用本数は、作物の種類・ベッド幅を基準に“土壌の違いによる水の広がり方”などを参考にして決定してください。
粗砂 30~60cm  ローム土 50~90cm  粘土 70~120cm
配 管 例 配管例

シーパーホースの用途

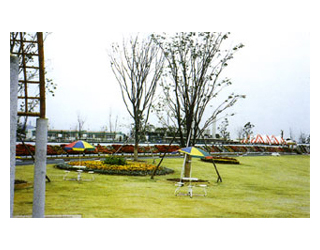

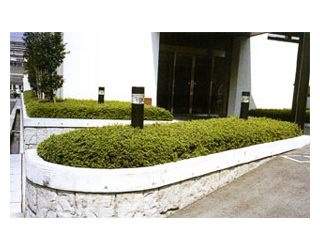

●植栽、花壇(庭園・屋上緑化・街路樹・道路中央分離帯)
●芝地(ゴルフ場・各種競技場・公園)
●人工地盤、室内庭園(アトリウム)
●プランター
●ディスプレイ、イベント会場

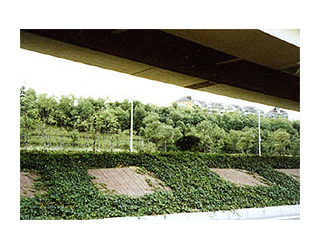

●傾斜地、法面、砂地、特殊土壌

屋上緑化 屋上緑化

シーパーホースの仕様

品   名 シーパーホース
品   番 SG-300 / SG-100
入   数 300(100m×3) / 100(100m)
呼   径 3/8
外   径 13.6mm
内   径 9.2mm
肉   厚 2.2mm
材   質 天然ゴム
使用水圧 0.1~0.2MPa以下
※通水洗浄時は0.2MPa以上必要。
使用温度 0~60度
最大滴下量 40ml/分/m
最適滴下量 10ml/分/m以下
最大延長距離 60m
肉破裂圧力 0.49MPa~0.7MPa
重   量 300(30kg) / 100(10kg)

別売部品

ホースニップル(塩ビ管接続用継手)

ホースニップル(塩ビ管接続用継手)

●品番:01-C-036
●出荷単位:10個
●仕様:PT1/2オネジ×3/8タケノコ

インシュロック(固定用バンド)

インシュロック(固定用バンド)

●品番:10-NT-05
●出荷単位:100本
●仕様:150mm

ストレート(延長及び補修用ジョイント)

ストレート(延長及び補修用ジョイント)

●品番:01-C-030
●出荷単位:10個
●仕様:3/8タケノコ×3/8タケノコ

別売部品

フィルター(異物の混入防止)

フィルター(異物の混入防止)

●品番:AR-301N
●メッシュサイズ:140#
●最大流量:70リットル/min ソケット付
●接続:PT1/2メネジ

フィルター(異物の混入防止)

フィルター(異物の混入防止)

●品番:AR-311N
●メッシュサイズ:200#
●最大流量:100リットル/min
●接続:PT1オネジ

流量計(灌水量のコントロール)

流量計(灌水量のコントロール)

●●品番:FM-3000
●流量制御範囲:~3リットル/min ニップル付
●接続:PT1/2オネジ×PT1/8オネジ

エンドバルブ(ドレーン用 シーパーホース末端に接続)

フィルター(異物の混入防止)

●品番:EV-1
●接続:3/8タケノコ×3/8タケノコ
●出荷単位:10個/袋

エルボ(シーパーホース曲げ箇所に)

エルボ(シーパーホース曲げ箇所に)

●品番:01-E-030
●接続:3/8タケノコ×3/8タケノコ
●出荷単位:10個/袋

チーズ(シーパーホース分岐・バイパス用)

チーズ (シーパーホース分岐・バイパス用)

●品番:01-T-030
●接続:3/8タケノコ×3/8タケノコ
●出荷単位:10個/袋゙

異径ストレート(シーパーホースと水道ホースのジョイント)

異径ストレート(シーパーホースと水道ホースのジョイント)

品番:01-C-039
●接続:3/8タケノコ×5/8タケノコ
●出荷単位:10個/袋

エンドキャップ(シーパーホースの末端に接続)

エンドキャップ(シーパーホースの末端に接続)

●品番:EC-1
●接続:3/8タケノコ
●出荷単位:10個/袋

液肥混入器セット(液肥の混入)

液肥混入器セット(液肥の混入)

●品番:FC-1
 ベンチュリー管吸引式
 (混入量調節用バルブ及びストレ-ナー付)
●使用圧力:0.5~10kgf/cm2
●最大水流量:5リットル/min
●最大混入量:水流量の約25%
●接続:PT1/2オネジ

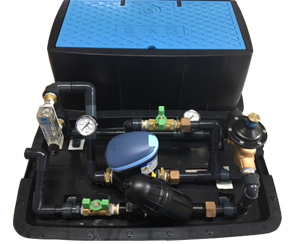

コントロールユニット

コントロールユニット

●品番:CB-2
●1台で最大500m2に灌水可能
●フィルター、減圧弁、圧力計、流量計、バルブ、電磁弁付き
●タイマー制御付き
●タイマーは曜日時間指定6つの設定まで可能
●VP13mm塩ビ管使用
●プラス1万円でHIVP管に変更可能


警告

水源汚染を防ぐため、逆流防止の措置をしてください。特に上水や飲用水を使用する場合は逆流防止措置として、灌水専用タンクで水を受けて水源からのつながりを一度断ち、その水をポンプなどで圧送する方法をとってください。


注意

●取扱説明書を必ず読んでからご使用ください。
●灌水・空気補給・施肥以外の目的では絶対に使用しないでください。
●灌水量は流量で制御してください。また流量は最大滴下量(40ml/分/m)を超えない範囲で設定してください。
●水に異物が混入する場合があります。必ず140メッシュ、望ましくは200メッシュより細かいフィルターを使用してください。
●フィルターを使用しても、管内に異物が蓄積する場合がありますので、定期的に通水洗浄を行ってください。
●肥料は完全水溶性のものをご使用ください。使用直後に必ず通水洗浄を行ってください。
●農薬など危険物は絶対に使用しないでください。
●逆勾配で使用しないでください。
●火気に近づけないでください。

㈱アクアテックジャパン
ユニホース事業部

 〒189-0002
 東京都東村山市青葉町
 1-10-15
 TEL. 042-392-5525(代)
 FAX. 042-392-5801
 【ユニホース事業部直通】
 TEL. 042-392-3151
